產品概述HX305固定電流LED恒流驅動,主要應用于單節鋰電流供電恒流
HX305固定電流LED恒流驅動器
特點
l 100-250MA固定電流驅動器
l 電流精度高，無需外加電阻設定
l VDD電源電壓范圍2.5-17V
l VP輸出端承受電壓范圍0.3-17V
l 工作環境溫度-40℃ - 80℃
l 片間電流差異低于 ±6%
l SOT89-3無鉛環保封裝
應用領域
l LED硬燈條
l 標識牌照明模組(發光字，商標，招牌)
l LED 手電筒
l 一般LED照明
二、概述

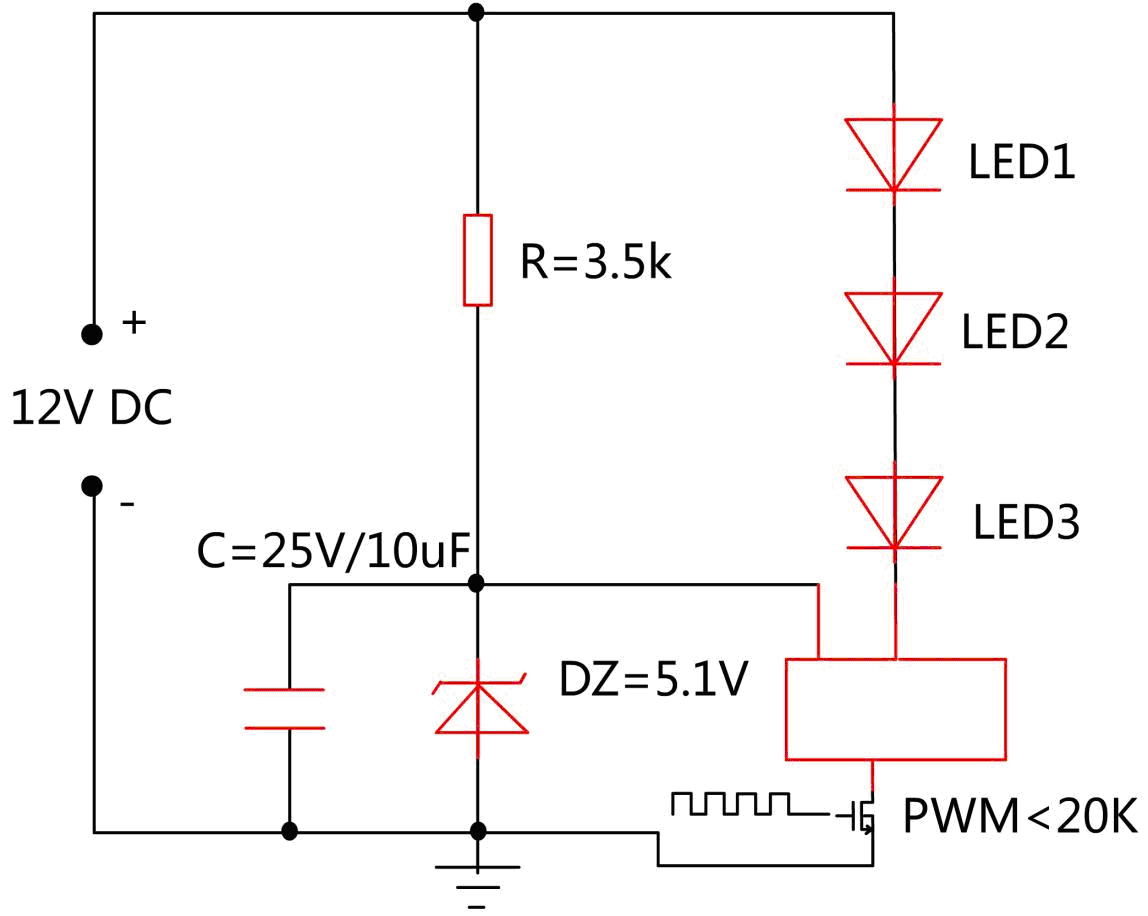

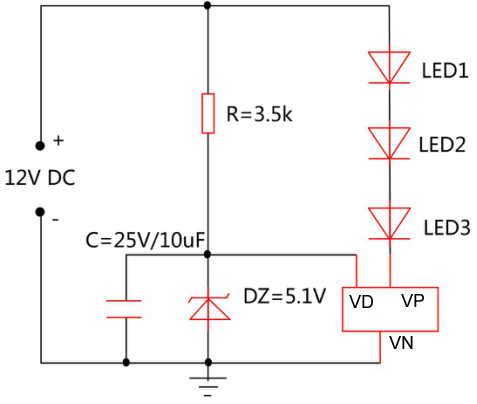

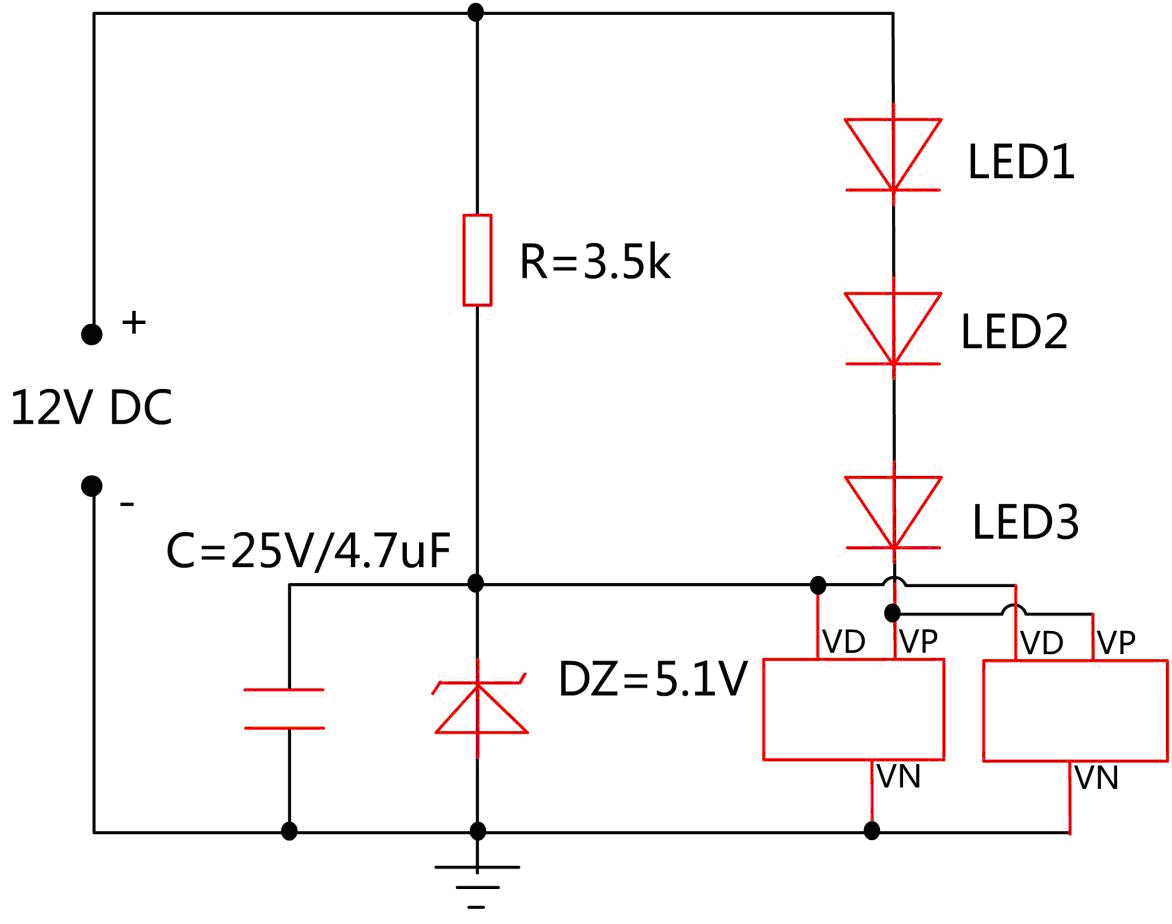

HX305系列是一款簡單易用的定電流驅動芯片，具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使LED工作在最佳狀態，即使在大面積光源上，電源及負載大幅波動時都能讓LED亮度均勻一致, 延長了LED使用壽命。除了支持寬廣電源范圍外，HX305的VDD腳可以充當輸出使能(OE)控制端，可配合PWM控制線路達到更準確的電流調整效果。當VDD與VP 腳短接在一起時HX305最小工作電壓低的特性使其可被當作一個恒流二極管 (CRD) 來使用，接上一串LED時即可恒定負載電流。在高壓電源和低LED負載電壓的應用場合，可采用接入一顆高壓MOSFET或BJT的方式來分?jǐn)偠嘤嚯妷?，從而方便?yīng)用在市電通用照明場合。
HX305采用SOT89-3封裝。
三、管腳圖
|
絲印與腳位圖 |
序號 |
管腳 |
功能 |
|
|
1 |
VP |
輸出，一般接最后一顆LED負極 |
|
2 |
VN |
輸入，接地 |
|
|
3 |
VD |
輸入，接電源電壓 |
訂購信息
|
產品型號 |
封裝形式 |
封裝印字 |
電流（MA) |
包裝形式 |
包裝數量 |
環保信息 |
|
HX305-1A60H |
SOT89-3 |
1A60H |
60 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A100H |
SOT89-3 |
1A100H |
100 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A120H |
SOT89-3 |
1A120H |
120 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A140H |
SOT89-3 |
1A140H |
140 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A150H |
SOT89-3 |
1A150H |
150 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A160H |
SOT89-3 |
1A160H |
160 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A180H |
SOT89-3 |
1A180H |
180 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A200H |
SOT89-3 |
1A200H |
200 |
Tape Reel |
1,000/Reel |
無鉛 |
|
HX305-1A250H |
SOT89-3 |
1A250H |
250 |
Tape Reel |
1,000/Reel |
無鉛 |
備注：以上列表是主推電流檔位，可制做其它電流檔位。
