固定電流恒流源News
1A80
作者： 來源：本站 發表時間：2025-06-25 09:22:09 瀏覽：次
產品概述
特點
◆超低輸出端VP壓降0.3-0.9V（依輸出電流而定）
IP= 20mA → Vdrop ≈?0.3V
◆SOT23-3L大封裝，機械應力強，軟板無折斷風險
◆電流精度高，固定電流設計5-120MA,無需外加電阻設定
◆電源電壓范圍2.5-17V
◆輸出端承受電壓范圍0.3-17V
◆IC承受功耗典型300MW
◆工作環境溫度-20℃ - 80℃
◆片間電流差異低于 ±5%
◆無鉛環保封裝
概述
HX301系列是一款簡單易用的定電流驅動芯片，具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使LED工作在最佳狀態，即使在大面積光源上，電源及負載大幅波動時都能讓LED亮度均勻一致, 延長了LED使用壽命。除了支持寬廣電源范圍外，HX301的VDD腳可以充當輸出使能(OE)控制端，可配合PWM控制線路達到更準確的電流調整效果。當VDD與VP?腳短接在一起時HX301最小工作電壓低的特性使其可被當作一個恒流二極管?(CRD) 來使用，接上一串LED時即可恒定負載電流。在高壓電源和低LED負載電壓的應用場合，可采用接入一顆高壓MOSFET或BJT的方式來分?jǐn)偠嘤嚯妷?，從而方便?yīng)用在市電通用照明場合。
HX301采用SOT23-3封裝。

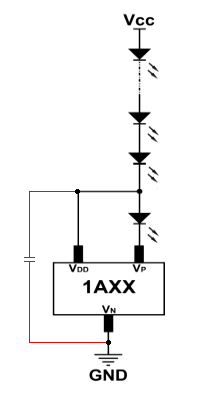

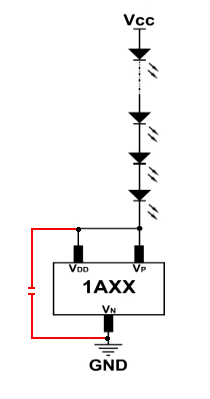

原理圖
